Діаграма «краватка-метелик» (англ. Bowtie Diagram) — візуальний інструмент управління ризиками, що наочно демонструє причинно-наслідкові зв’язки небезпечних подій.
З՚ясуймо, як застосовувати цей інструмент у сфері охорони праці, щоб підвищити рівень безпеки на робочих місцях.
Ознайомтеся зі структурою
«Краватка-метелик» — схематичний спосіб опису та аналізу розвитку небезпечної події від причин до наслідків (рис. 1). Ця діаграма нагадує «метелика» або «краватку-метелика», де:
- ліве крило — причини, які можуть призвести до інциденту;
- центр — ключова подія або загроза;
- праве крило — наслідки, що можуть виникнути після інциденту.
|

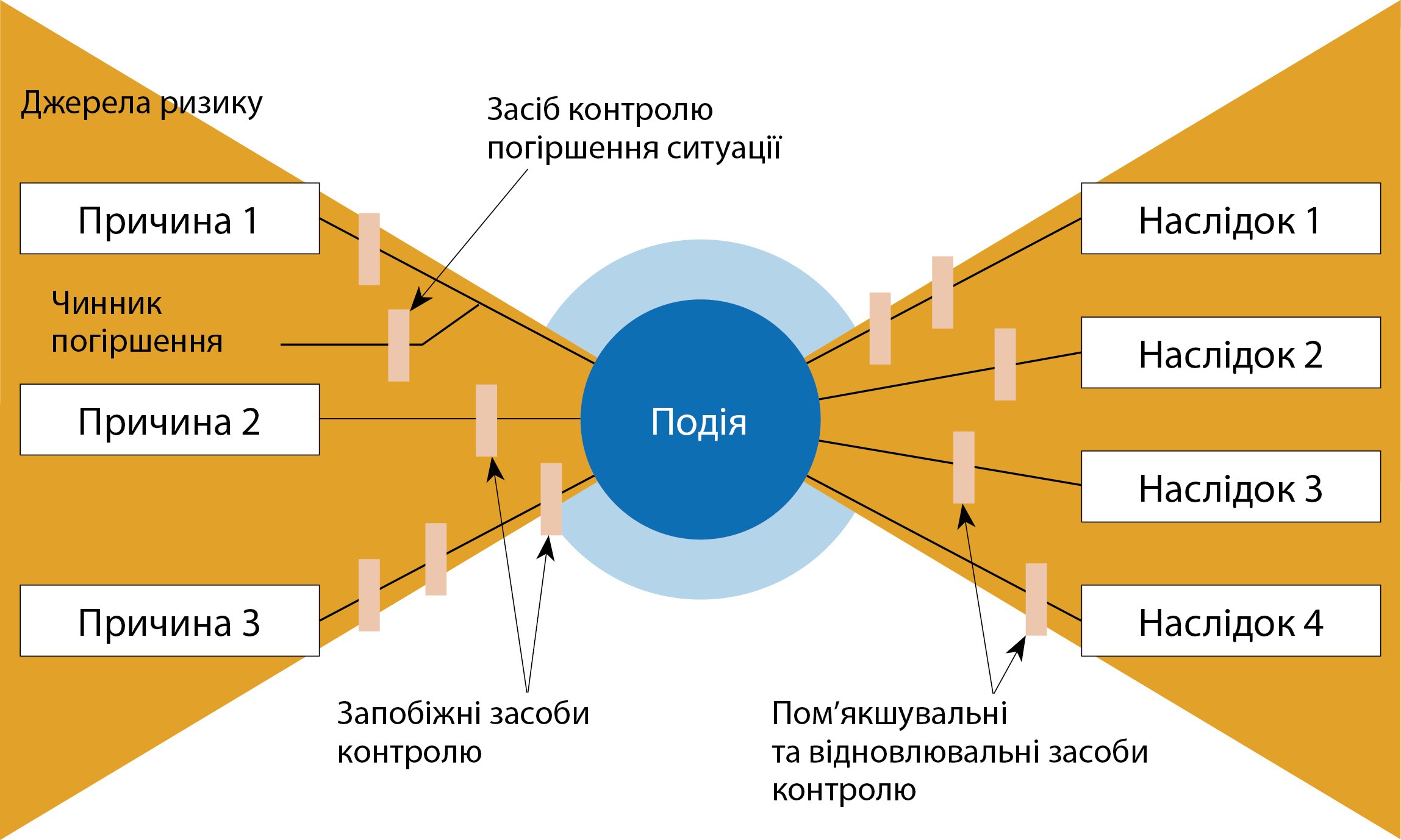

Рис. 1. Загальна структура діаграми «краватка-метелик» |
Приклад і аналіз діаграми «краватка-метелик» наводить ДСТУ IEC/ISO 31010:2013 «Керування ризиком. Методи загального оцінювання ризику».
Методологію легко адаптувати до різних сфер: від технічних ризиків до управління персоналом.
Використовуйте цей інструмент, щоб:
- аналізувати ризики у сферах охорони праці, енергетики, тр...
